Elektronik: planar - flexibel - dreidimensional
Mit Hilfe von NEXTRA® muß sich Elektronik nicht mehr den Grenzen bisheriger Technologien beugen.

Die hier gezeigten Bilder geben einige Konstruktionen wider, die mit NEXTRA® erzeugt oder aus vorliegenden 2D-Leiterplattenkonstruktionen nach NEXTRA® importiert wurden. Die dabei erzeugen dreidimensionalen Daten sind im Unterschied zu anderen dreidimensionalen Darstellungen von am Markt verfügbaren Visualisierungswerkzeugen in NEXTRA® vollständig bearbeitbar!


Icezum Alhambra

Icezum Alhambra

Das Icezum Alhambra ist ein Arduino kompatibles Open FPGA Entwicklungsboard. Mehr zum Icezum Alhambra können Sie hier erfahren.

Das Autorensystem, mit dem das Icezum Alhambra entwickelt wurde ist Altium Designer.

Toradex Apalis

Toradex Apalis

Das Toradex Apalis ist ein Evaluierungsboard der Fa. Toradex. Hier können Sie mehr über das Board erfahren.

Das System, mit dem das Toradex Apalis realisiert wurde ist Altium Designer.

Texas Instruments TIDA-01168

Texas Instruments TIDA-01168

Das TIDA-01168 von Texas Instruments ist eine Referenzdesign eines bidirektionalen DC-DC Konverters für 12-V/48-V Automotive-Anwendungen. Hier können Sie mehr über das TIDA-01168 erfahren.

Das Entwicklungssystem für das TIDA-01168 ist Altium Designer.

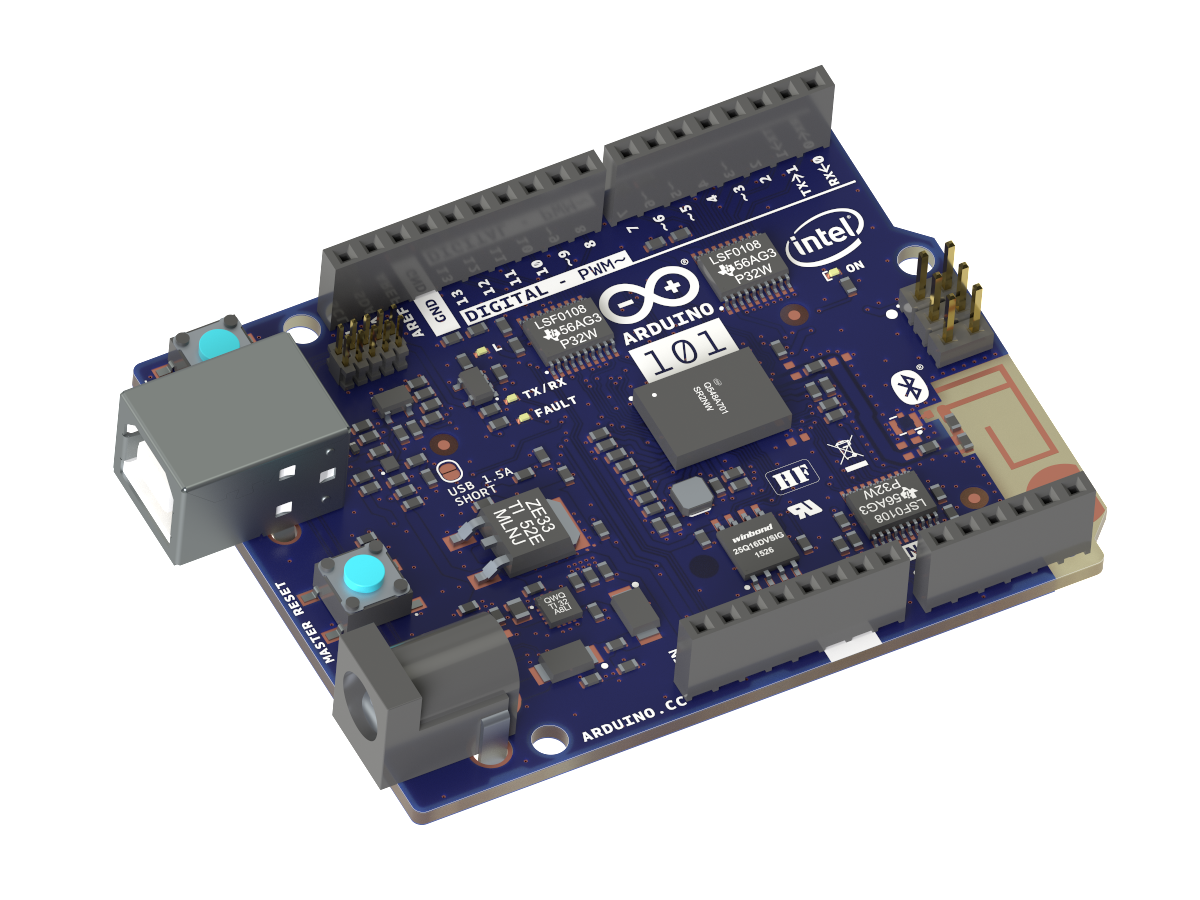

Intel Arduino 101 Board

Intel Arduino 101 Board

Dies ist die Darstellung der Intel Ardinuo 101 Leiterplatte. Die Leiterplattendaten wurden aus dem Allegro Datensatz importiert und das Bild mit dem Nextra internen Rendering-Modul erzeugt.

Quelle: Intel / Allegro

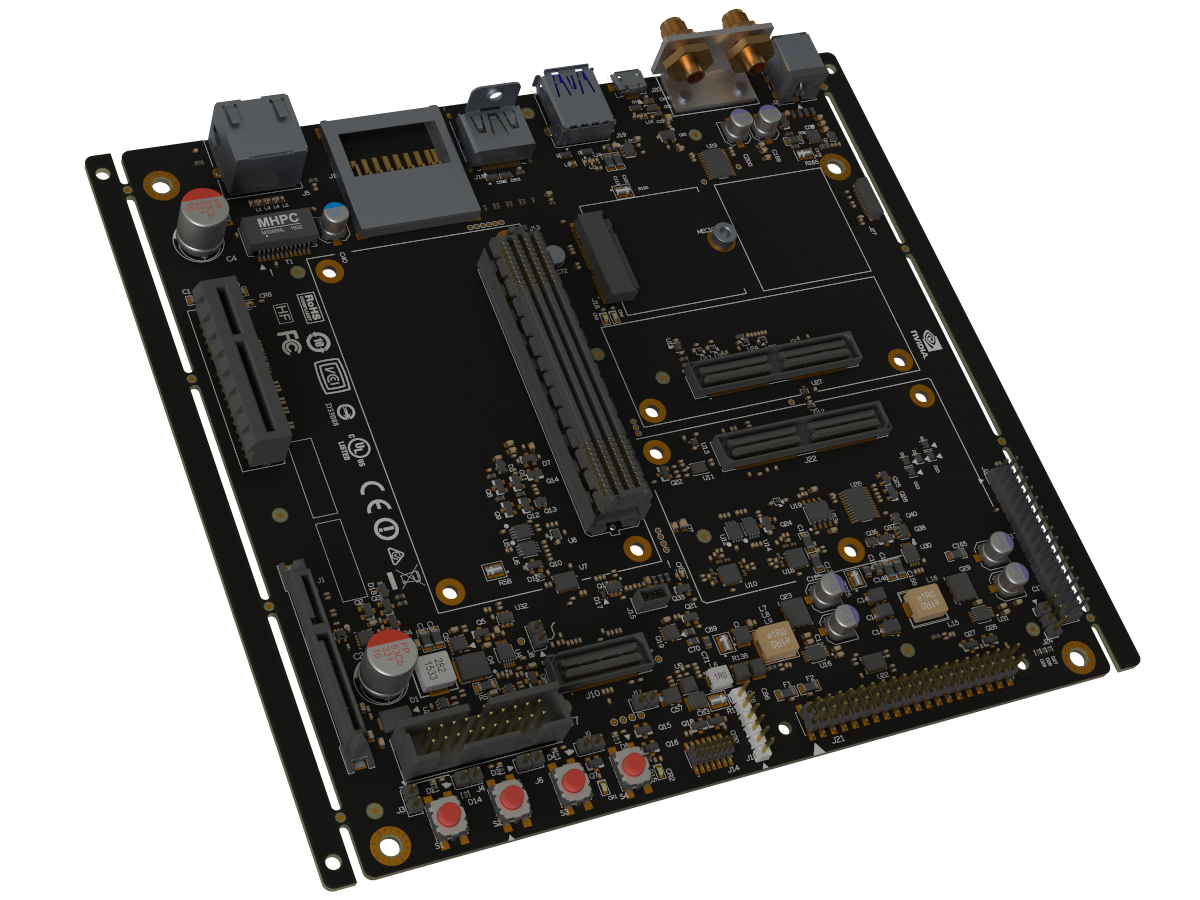

Nvidia Jetson TX1 Main Board Nvidia Jetson TX1 Main Board
Dies ist die Darstellung der Nvidia Jetson TX1 Hauptplatine. Die Leiterplattendaten wurde aus dem Allegro Datensatz nach Nextra importiert und dort mit dem Nextra internen Rendering-Modul berechnet.

Quelle: Nvidia / Allegro

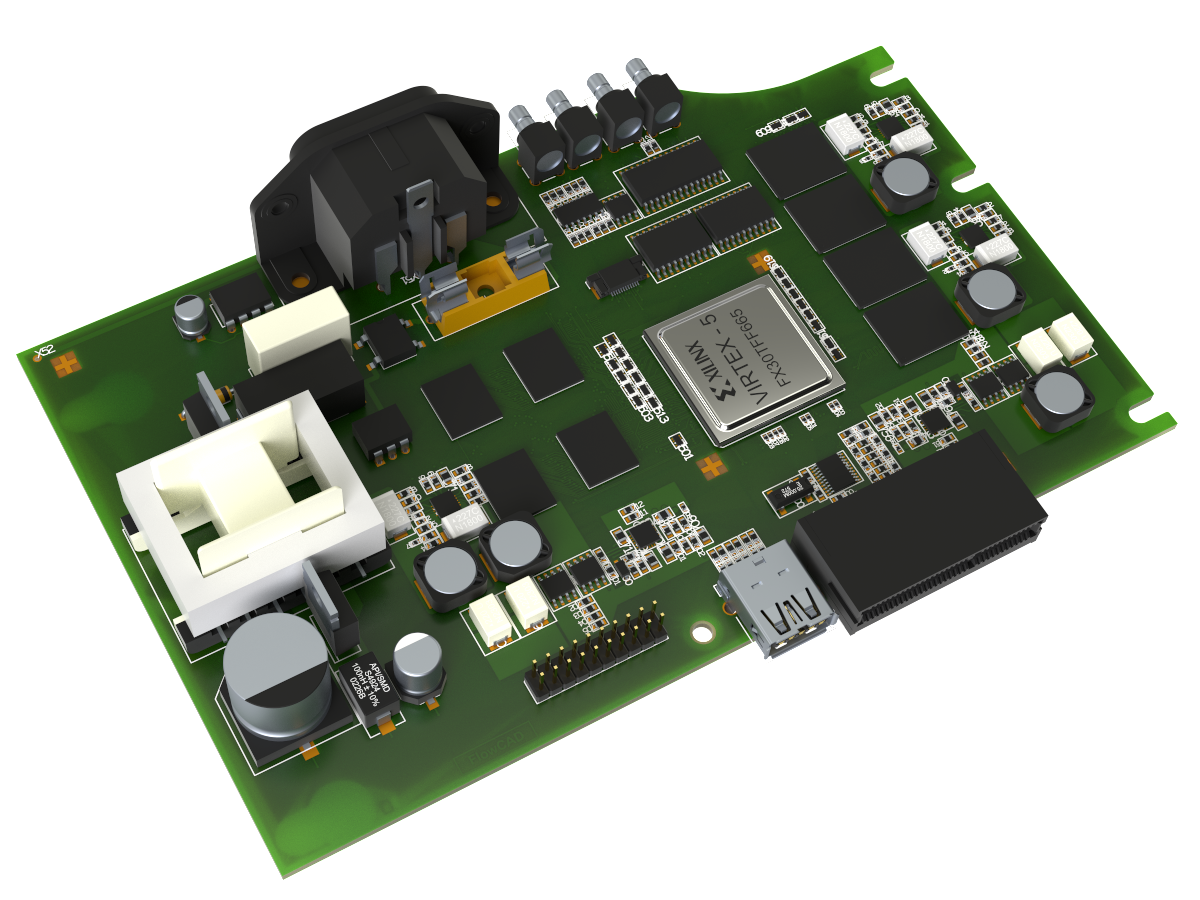

FlowCAD Evaluirungsdesign für eine Kameraanwendung FlowCAD Evaluierungsdesign für eine Kameraanwendung
Dies ist die Darstellung eines Designs unseres Distributors FlowCAD für eine Kameraanwendung. Die Leiterplattendaten wurden aus einem Allegro Datensatz nach Nextra importiert und das Bild dort mit dem Nextra internen Rendering-Modul berechnet.

Quelle: FlowCAD / Allegro
Intel EPTEM 80579 Board

Intel EPTEM 80579 Board

Dies ist die Darstellung der Intel EPTEM 80579 Leiterplatte. Die Leiterplattendaten wurden aus dem Allegro Datensatz nach Nextra importiert und diese Darstellung dort mit dem Nextra internen Rendering-Modul berechnet.



Quelle: Intel / Allegro

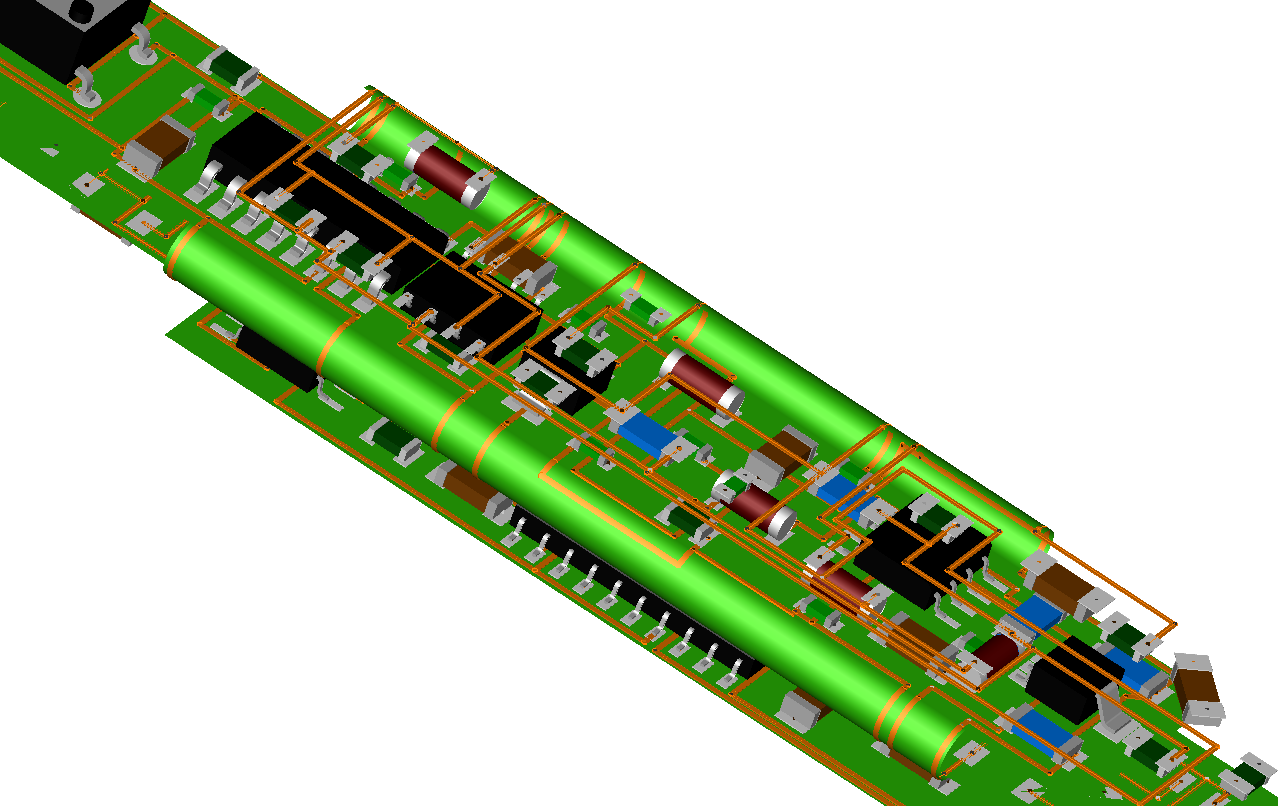

Gebogene Flexible Leiterplatte Gebogene Flexible Leiterplatte
Eine gebogene flexible Leiterplatte, die einen Flüssigkeitssensor realisiert. Zur Vereinfachung der Konstruktionsaufgabe ermöglicht es NEXTRA®, selektiv einzelne Flächen der gebogenen flexiblen Leiterplatte auszublenden.

Quelle: Mecadtron / NEXTRA®

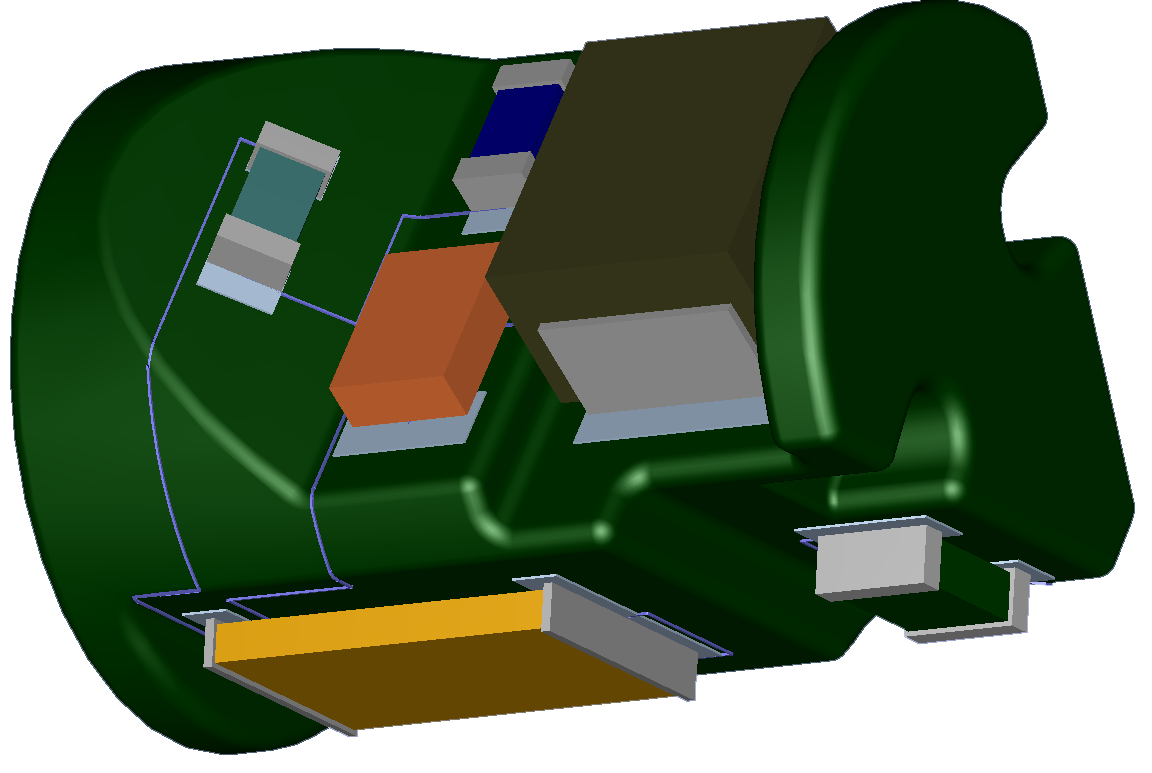

Molded Interconnect Device Molded Interconnect Device
Ein dreidimensionaler spritzgegossenes Schaltungsträger (MID, Molded Interconnect Device). Er realisiert den Zünder für eine Airbag-Steuerung.

Quelle: Mecadtron / NEXTRA®

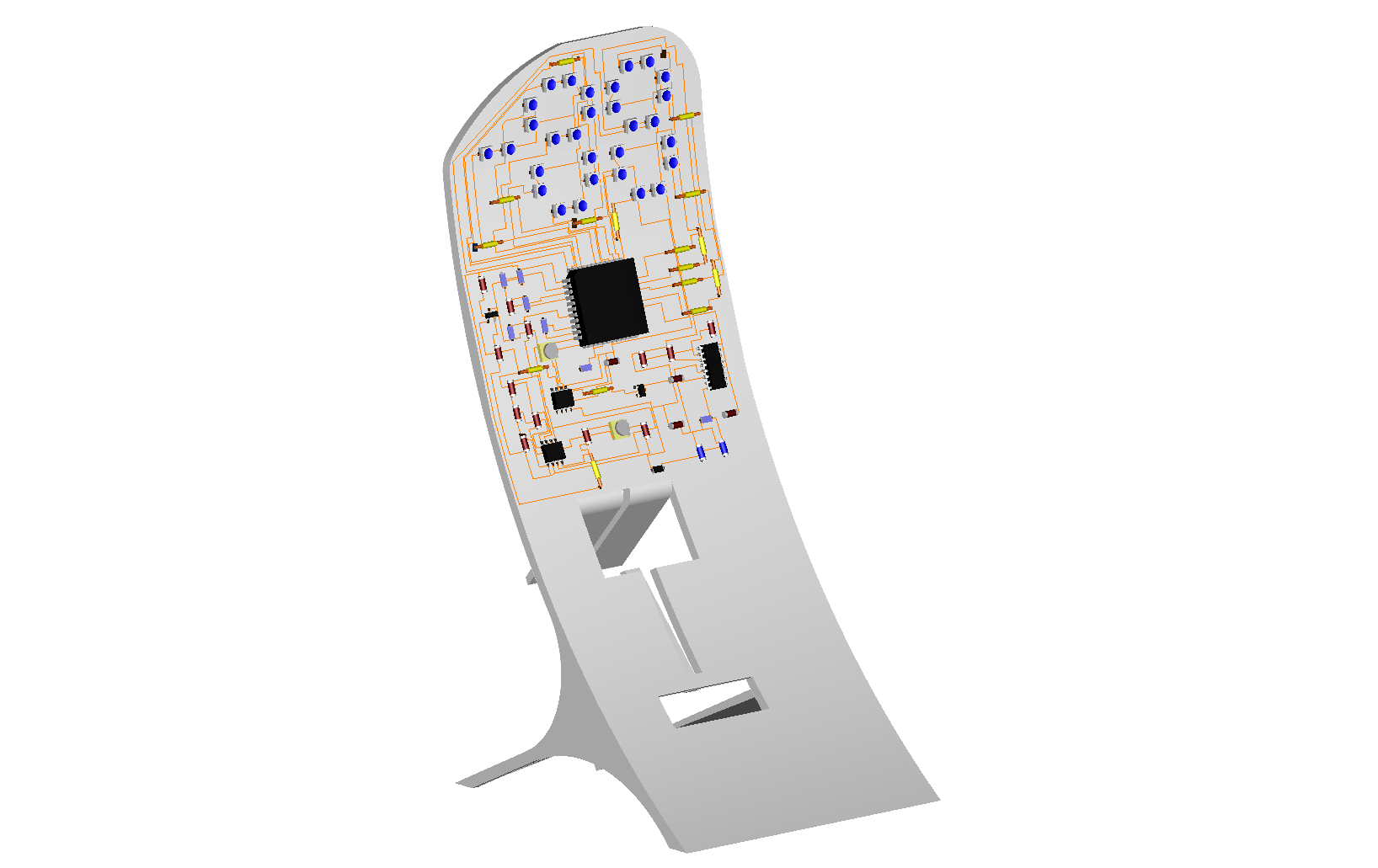

Molded Interconnect Device Molded Interconnect Device
Ein weiterer dreidimensionaler Schaltungsträger (MID, Molded Interconnect Device). Er realisiert ein Thermometer.

Quelle: Mecadtron / NEXTRA®
